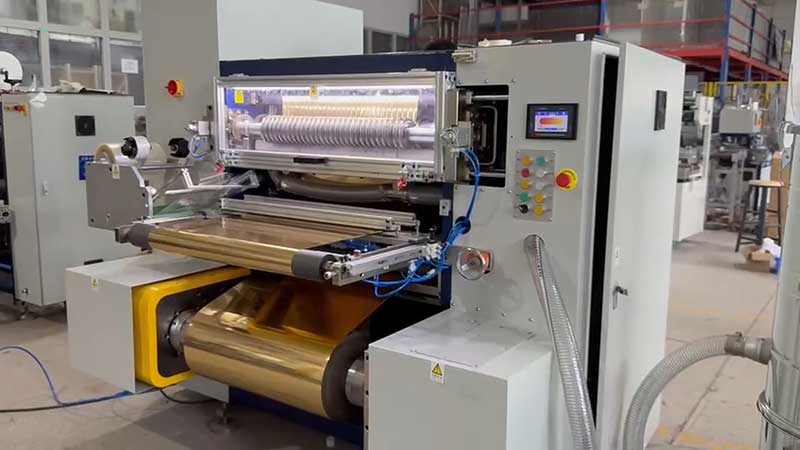

Soluzioni di taglio precise per macchine da taglio per la stampa a caldo di fogli metallici.

1. Perché la segmentazione precisa è la "linfa vitale" del settore

La pellicola per stampa a caldo è un materiale composito flessibile multistrato, tipicamente costituito da una pellicola di base in PET, uno strato di distacco, uno strato di colore, un rivestimento in alluminio e uno strato adesivo, con uno spessore totale spesso inferiore a 0,02 mm. Questa struttura precisa rende il processo di taglio estremamente sensibile alla tensione, all'allineamento dei bordi, agli utensili e alla protezione della superficie: qualsiasi errore in qualsiasi fase potrebbe comportare lo scarto dell'intero rotolo di materiale costoso.

Nella produzione reale, la qualità del taglio determina direttamente il successivo effetto di stampa: le sbavature sui bordi possono causare motivi di stampa poco chiari e la caduta di polvere e residui dorati; una tensione errata può provocare stiramenti e deformazioni del foglio, con conseguente allineamento impreciso del motivo durante la stampa; se l'avvolgimento è irregolare, l'intero rotolo di foglio potrebbe risultare inutilizzabile sulla macchina. Poiché l'industria del packaging richiede sempre più qualità per i fogli per la stampa a caldo, il tradizionale metodo di taglio "quasi" non è più sostenibile.

2. Tre tecnologie fondamentali: gettare le basi per un taglio di precisione

1. Controllo della tensione: l'"anima" della macchina da taglio

Il controllo della tensione è la tecnologia fondamentale del taglio, in quanto determina direttamente la tensione, la planarità e lo stato di sollecitazione interna della membrana. Una tensione eccessiva può allungare la pellicola, causando deformazioni del disegno e persino slittamenti e crepe tra gli strati; se la tensione è troppo bassa, il rotolo si allenta sempre di più, dando luogo a "motivi a crisantemo" o bordi cadenti; le fluttuazioni di tensione possono creare anelli di tensione e allentamento sulla membrana, con potenziali rischi per la qualità.

Le moderne macchine da taglio ad alte prestazioni utilizzano un sistema di controllo della tensione a circuito chiuso completamente automatico: sensori di tensione rilevano in tempo reale la tensione del foglio e, dopo un calcolo tramite PLC, azionano freni a polvere magnetica o servomotori per regolare dinamicamente la coppia e ottenere un controllo costante della tensione. Le apparecchiature più avanzate impiegano anche strategie di controllo della tensione conica: all'aumentare del diametro di avvolgimento, il sistema riduce automaticamente la tensione superficiale per evitare che il nucleo venga schiacciato o che lo strato esterno si incastri in quello interno. Per i diversi materiali, le impostazioni di tensione devono essere adattate con precisione: i substrati in PET hanno un'elevata resistenza alla trazione e possono sopportare tensioni di 2,5-4,0 N/cm²; il foglio a base di carta è facile da allungare e deve essere ridotto a 1,0-2,0 N/cm²; il foglio laser e il foglio transfer sono estremamente sensibili alle fluttuazioni di tensione e devono essere controllati in un intervallo a circuito chiuso, impostato nell'intervallo di 1,5-2,5 N/cm².

2. Sistema di correzione: la chiave per garantire l'allineamento dei bordi.

Il rullo master per la stampa a caldo può presentare bordi irregolari, come bordi sottili o sporgenti, e le vibrazioni e le tensioni residue durante il funzionamento dell'apparecchiatura possono causare deviazioni del materiale. Se non corrette, la lama di taglio può intaccare il disegno e causare scarti, e dopo il riavvolgimento possono formarsi "gradini" sfalsati.

La soluzione per il sistema di correzione intelligente (EPC) è la seguente: sensori di visione fotoelettrici o CCD rilevano in tempo reale la posizione del bordo del foglio. Il controllore confronta il segnale di rilevamento con la posizione preimpostata, azionando l'attuatore servoassistito per effettuare regolazioni laterali a livello di micron sui rulli di svolgimento o di trazione, riportando il foglio sul percorso corretto. Attualmente, le apparecchiature di fascia alta possono raggiungere una precisione di correzione fino a ±0,05 mm, con un tempo di risposta inferiore a 50 ms. Per la stampa a caldo di fogli con marcature di posizionamento stampate, è possibile utilizzare anche la correzione dell'allineamento di linea (LPC), che garantisce posizioni di taglio precise identificando linee di marcatura specifiche.

3. Strumenti da taglio: le lame utilizzate nella "chirurgia di precisione".

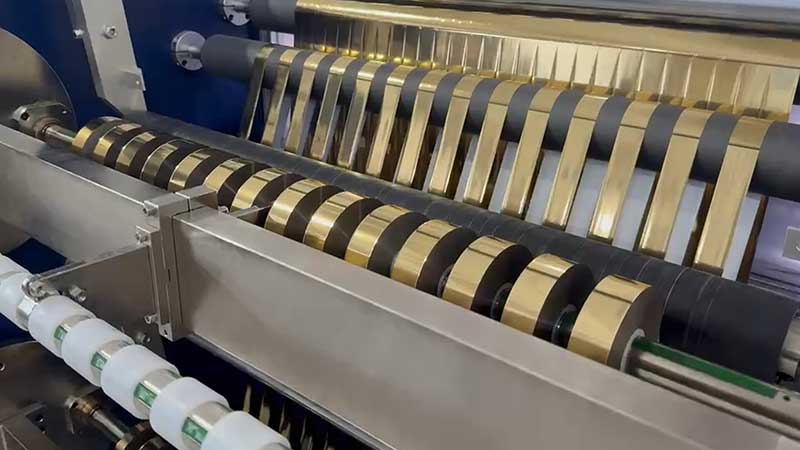

Lo strumento è l'elemento determinante per la qualità del taglio. Il taglio a lama piatta (a cesoia) è il metodo preferito per la stampa a caldo di fogli di alluminio: il suo principio è simile a quello delle forbici, con le lame circolari superiore e inferiore che interagiscono per creare un taglio netto senza sbavature o residui di polvere, impedendo alla polvere di contaminare lo strato adesivo del foglio. Sebbene il taglio a lama circolare (a trazione) sia relativamente economico, produce facilmente sbavature e trucioli di polvere, quindi è raramente utilizzato in applicazioni di fascia alta.

Anche il materiale dell'utensile è cruciale: gli inserti in carburo cementato (acciaio al tungsteno) sono più resistenti all'usura rispetto all'acciaio rapido e adatti per operazioni ad alta velocità di lunga durata. Per materiali con superfici fini come la pellicola laser e la pellicola transfer, è necessario utilizzare lame speciali rivestite in Teflon o diamante per evitare di graffiare i disegni superficiali. La distanza tra le lame deve essere impostata al 10%-15% dello spessore del materiale; una distanza troppo stretta accelererà l'usura, una distanza troppo ampia comporterà un taglio incompleto. Per esigenze di taglio a livello micrometrico, il tagliente dell'utensile deve essere lucidato a specchio (rugosità ≤ 0,1 μm) e l'angolo del tagliente è solitamente controllato tra 20° e 30°.

3. Da "Capacità di fare cose" a "Eccellenza nell'eccellenza": collaborazione tecnologica e aggiornamenti intelligenti

Per quanto potente possa essere una singola tecnologia, se non è in grado di lavorare in modo collaborativo, la precisione complessiva risulta difficile da raggiungere. Prendendo come esempio la macchina integrata di taglio e riavvolgimento: le tre fasi di svolgimento, taglio e riavvolgimento utilizzano un controllo della tensione a circuito chiuso indipendente, con feedback in tempo reale dal sensore a rulli flottanti per garantire una tensione stabile durante tutto il processo; il sistema di riavvolgimento a doppia stazione elimina i tempi di inattività per il riavvolgimento, riducendo il tempo per riavvolgimento dai tradizionali 3-5 minuti a quasi zero. Con la correzione a doppio fusibile EPC+CCD, la velocità di taglio può essere aumentata a 250-350 m/min e la percentuale di prodotto finito passa dal 90%-93% a oltre il 98%.

L'intelligenza artificiale sta diventando il nuovo standard per le macchine da taglio. Un database di processi preimpostati può memorizzare parametri personalizzati per diversi clienti (tensione, velocità, modalità di taglio), richiamabili con un clic durante le modifiche agli ordini, riducendo i tempi di cambio utensile da ore a minuti. L'integrazione con il sistema MES consente alle macchine di ricevere automaticamente le informazioni sugli ordini e generare schemi di taglio, con i dati di produzione caricati in tempo reale per una facile tracciabilità. Il sistema di ispezione visiva basato sull'intelligenza artificiale è in grado di identificare i difetti del foglio (graffi, bolle, rivestimento mancante, ecc.) in tempo reale, contrassegnare o smistare automaticamente i prodotti difettosi e raggiungere un tasso di scarto superiore al 99,9%.

4. Caso pratico: dietro l'aumento di capacità del 30%

Un'importante azienda nazionale di imballaggi e stampa si è trovata ad affrontare un tipico dilemma: la macchina da taglio originale era lenta e aveva una precisione media, ritardando frequentemente i processi a monte e a valle; le perdite dovute al taglio tradizionale superavano il 5%, con conseguente spreco di costose pellicole per la stampa a caldo; i tempi di messa a punto per il cambio formato di piccoli lotti e ordini multi-varietà potevano raggiungere i 15 minuti, con una grave mancanza di flessibilità.

Dopo l'introduzione di una macchina da taglio completamente automatica dotata di controllo della tensione ad alta precisione, correzione visiva, portautensili multifunzionali e controllo intelligente PLC, i risultati sono stati notevoli: la velocità di taglio è aumentata da 150 m/min a oltre 200 m/min, il tempo di cambio ordine si è ridotto da 15 minuti a 3 minuti e la capacità produttiva complessiva è aumentata del 30%; il tasso di scarto durante il taglio è sceso da oltre il 5% a meno dell'1% e il solo risparmio di materiale ha recuperato una parte considerevole dell'investimento in attrezzature entro sei mesi.

5. Conclusion

Il taglio preciso della lamina per stampa a caldo non è una questione di prestazioni di una singola macchina, ma piuttosto la collaborazione di tre elementi fondamentali: controllo della tensione, sistema di correzione delle deviazioni e tecnologia degli utensili, combinati con la flessibilità e la reattività offerte da un sistema di gestione intelligente. Per le aziende di stampa e packaging, investire in attrezzature all'avanguardia in questa fase critica non è solo una soluzione immediata ai problemi di qualità ed efficienza, ma anche una scelta strategica per rivitalizzare l'intera capacità produttiva e migliorare la capacità di gestire ordini complessi. Poiché la qualità della lamina d'oro sta diventando sempre più un fattore di prestigio per il marchio, il valore del taglio preciso merita di essere riconsiderato.
